QCS003C-Ⅱ液壓教學實驗臺

產品描述PRODUCT DESCRIPTION

QCS003C-Ⅱ教學實驗臺適用于各高等院校、各中等專業技術學校金屬切削機床液壓傳動課程的教育實驗之用。本實驗臺的設計是根據長沙召開的全國液壓新教材編寫會議，決定的教學大綱的規定設計制造，同樣適合于各工人大學培養專門液壓技術人員及科研單位作為液壓教學和研究使用。



該實驗臺可進行的實驗及特點



1、 實驗臺臥式布置，液壓閥組件及其他元件安裝放置在臥式油箱面板上，同時配以壓力表、流量計器顯示流量和壓力；
2、 扭矩測量采用傳統的“力x力臂”的模式計算出；
3、 電機功率用功率表顯示；
4、 各單元之間以鋼管連接，油路清晰，標識清楚、直觀，便于現場教學；
5、 設備以機床標準制造，貼近工業實際；
6、 外置油缸臺架：兩只對頂加載油缸用螺釘固定于主油箱臺面外的特制臺面上，實現雙油缸對頂加載，實驗壓力可到7Mpa；
7、 液壓站的泵源為兩套定量泵組供油，置于實驗臺上，同時可進行定量泵的性能測試及可變負載的加載實驗；
8、 實驗臺配詳細的實驗操作與說明書，貼近教學教材及實際；
9、 可實現以下實驗：
（1）節流調速及進油調速閥調速；
（2）油泵性能實驗（油泵流量特性、容積效率及總效率）；
（3） 溢流閥靜動態實驗（啟閉特性、壓力超調特性）；
（4）調速閥的節流調速性能實驗（進油節流調速，回油節流調速，旁路系統中工作特性）；
（5）液壓系統效率實驗。







液壓系統

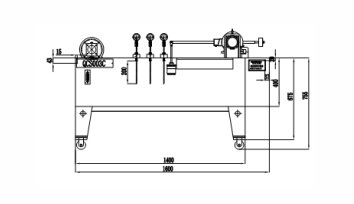

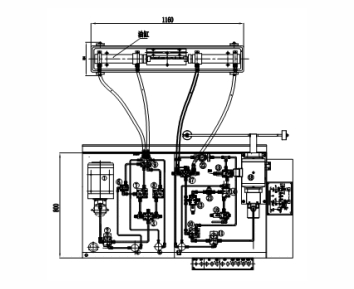

裝配圖
