本教學實驗臺的實驗項目如下

2、油泵性能實驗（油泵的容積效率、總效率、壓力脈動）；

3、溢流閥動靜態實驗（溢流閥起閉特性、調壓范圍、內泄漏、御荷壓力、超調等性能）。

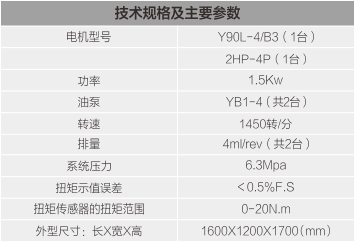

試驗臺主要功能和特點

環境溫度5℃--40℃

環境濕度≤80%

供給電源AC380V±15%（三相）50Hz±2%的環境下正常工作

控制電壓DC24V±15%；

2、 實驗臺工作介質：HM-N46抗磨液壓油；

3、 實驗臺主要組成：實驗臺主要包括液壓站及各個閥組、壓力及流量傳感器、扭矩傳感器，電器控制柜等部分組成；

4、 液壓站：液壓站具有空氣過濾、液位顯示等功能，油泵性能測試配有壓力傳感器、扭矩傳感器、流量傳感器等；

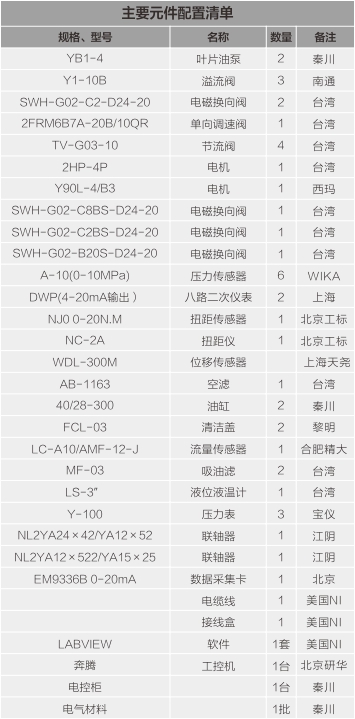

5、 系統主要配置特點：配置電磁閥及節流閥、調速閥、流量傳感器、壓力傳感器、扭矩傳感器、閥組測試液壓模塊等；

6、 系統實驗的原理（略）；

7． 電器測控系統：實現對試驗臺驅動電機、泵站閥組等的電器控制及測試功能。主要包括驅動電機及各種傳感器裝置等；

7.1配置數字式測量儀，數字顯示壓力、扭矩、轉速、功率、流量等參數；

7.3經過軟件升級可以自動進行數據處理、溢流閥及泵的性能測試要求及節流調速實驗：

（1）溢流閥靜態、動態特性試驗；

（2）溢流閥泄漏試驗；

（3）節流調速實驗中油缸速度負載特性曲線；

（4）系統輸入功率N入與工作壓力P之間的關系N入-P曲線；

（5）泵容積、總效率、機械效率試驗；

（6） 容積效率η容,總效率η總與工作壓力P之間的關系η容-P曲線和η總-P曲線；

（7）不同壓力條件下的流量測試：Q-P曲線等；

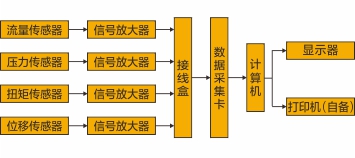

8．實驗臺的計算機測控系統原理如圖一所示。

實驗臺的計算機測控系統原理（圖一）

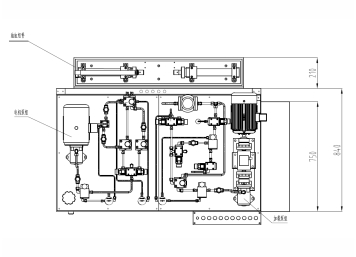

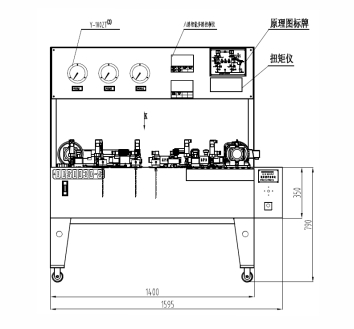

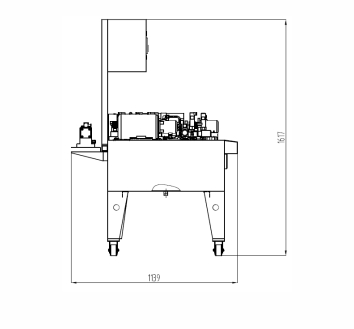

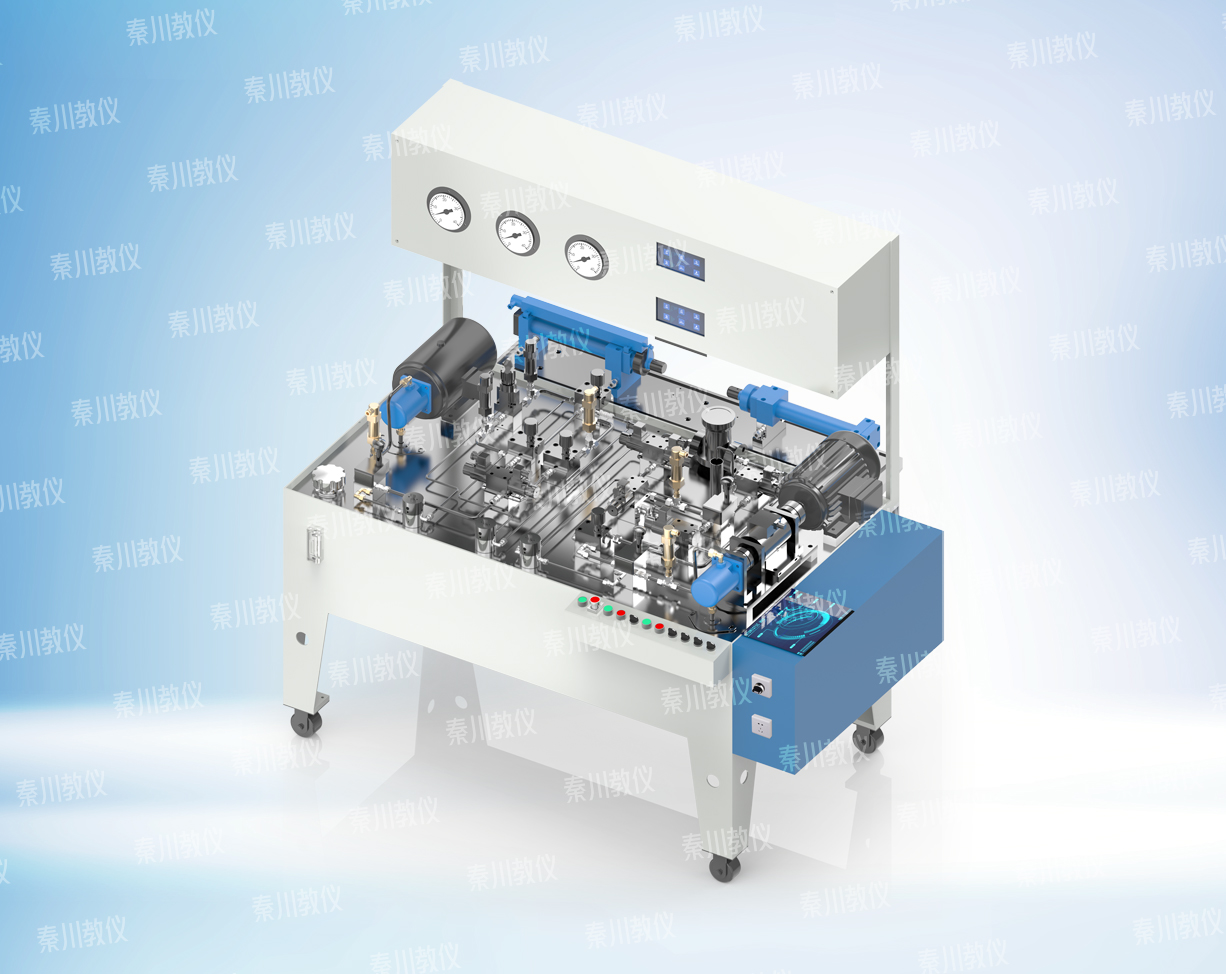

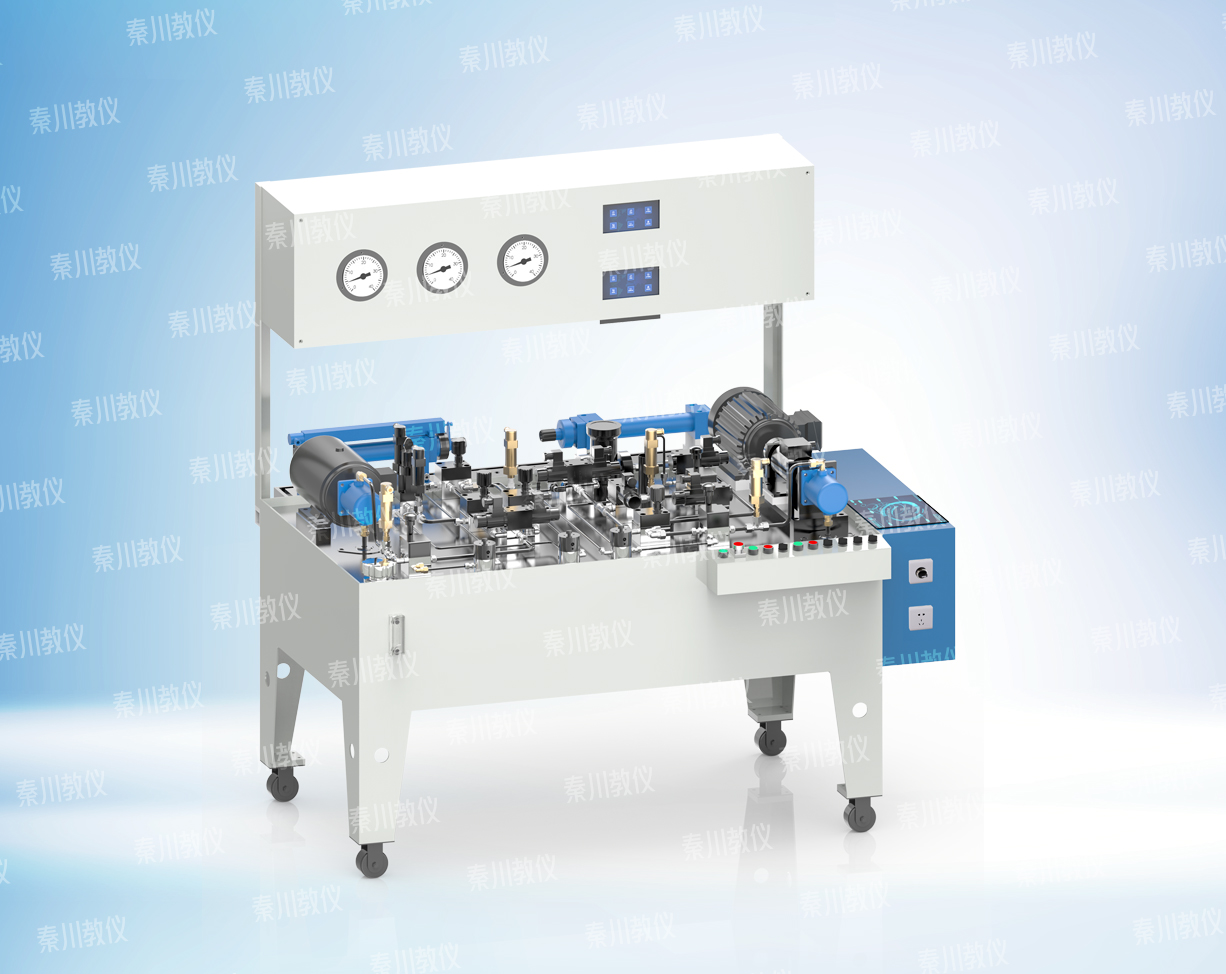

實驗臺裝配圖如下
