此實驗臺是根據各大高校機電、工程機械、建筑機械、土木工程等專業教學要求而設計的，它適用于高等院校液壓傳動課程的教學實驗之用，也可用于科研單位作為研發實驗使用。

1、演示項目：

（1）裝載機轉向控制器、動臂及鏟動控制的單步控制閥類元件認知；

（2）裝載機的三大動作手動控制演示。

2、演示內容：

（1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

（2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降；

（3）轉向操作，雙缸實現的左轉及右轉動作。

基本參數：

1、 水平支腿油缸：4個，缸徑：50mm,

桿徑：28mm, 行程200mm;

2.、豎直支腿油缸：4個，缸徑：50mm,

桿徑：28mm, 行程200mm;

3、輔助支腿油缸：1個，缸徑：50mm,

桿徑：28mm, 行程300mm;

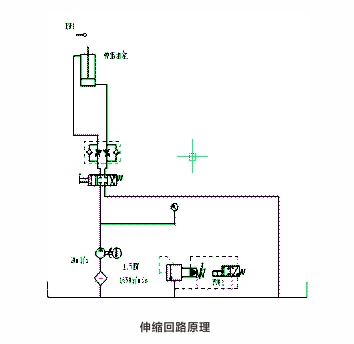

4、伸縮油缸:1個，缸徑：50mm,

桿徑：28mm, 行程500mm;

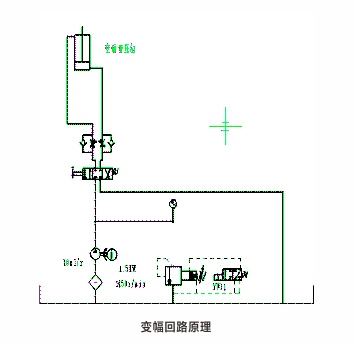

5、變幅油缸:1個，缸徑：50mm,

桿徑：28mm, 行程200mm;

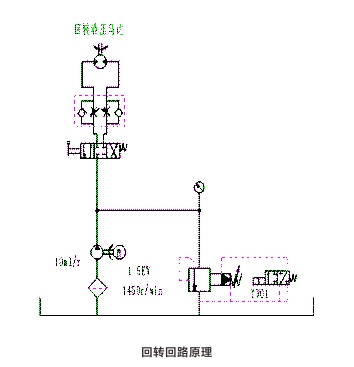

6、回轉馬達：1個，ADK30AC02AG02

排量：490cm3/r，最高轉速：75RPM，

扭矩975N.m，壓力：14MPa；

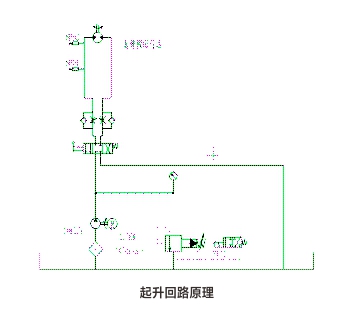

7. 卷揚馬達：1個，MOH14A01K2

排量：231cm3/r，最高轉速：243RPM，

扭矩302Nm，壓力：10MPa；

8．油泵電機組：HGP-4P-3A-F-11-R-X+3HP-4P-3-J-V（臥式），

齒輪泵：排量11ml/r，額定壓力：21MPa，電機2.2KW，轉速1450r/min;

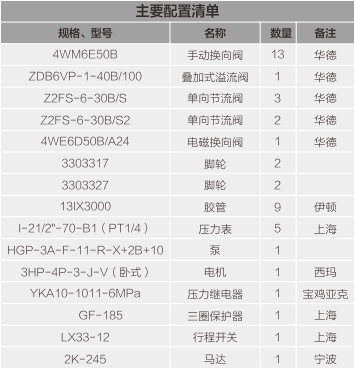

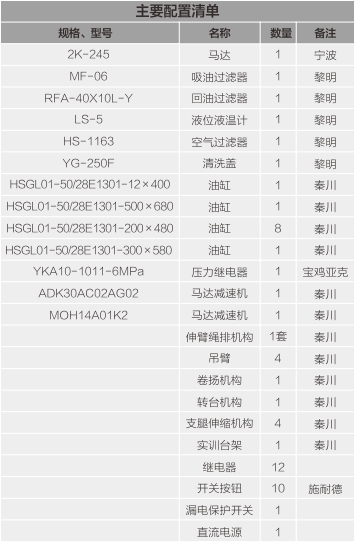

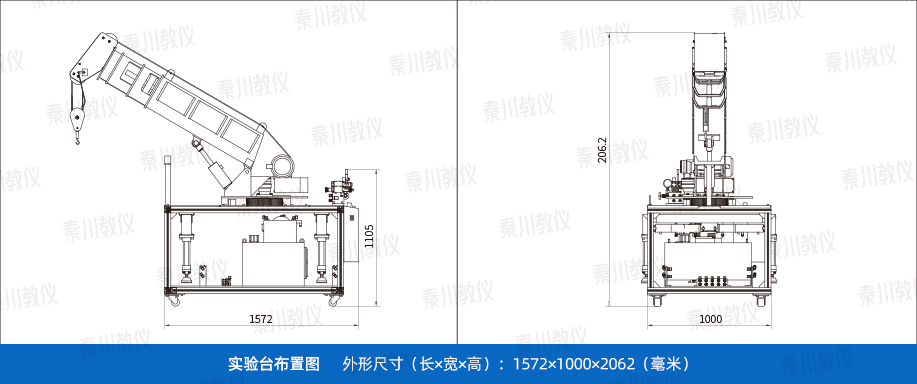

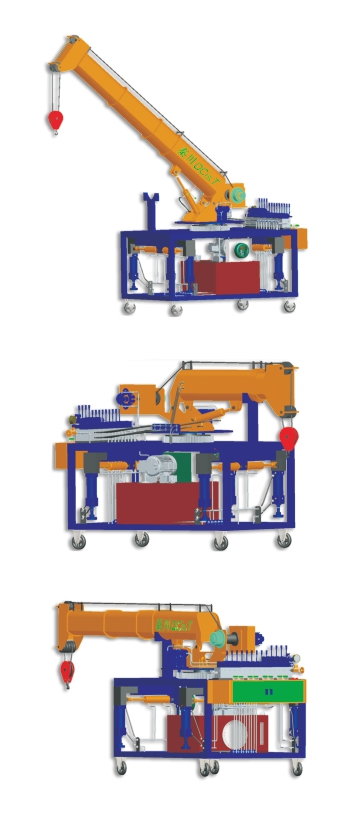

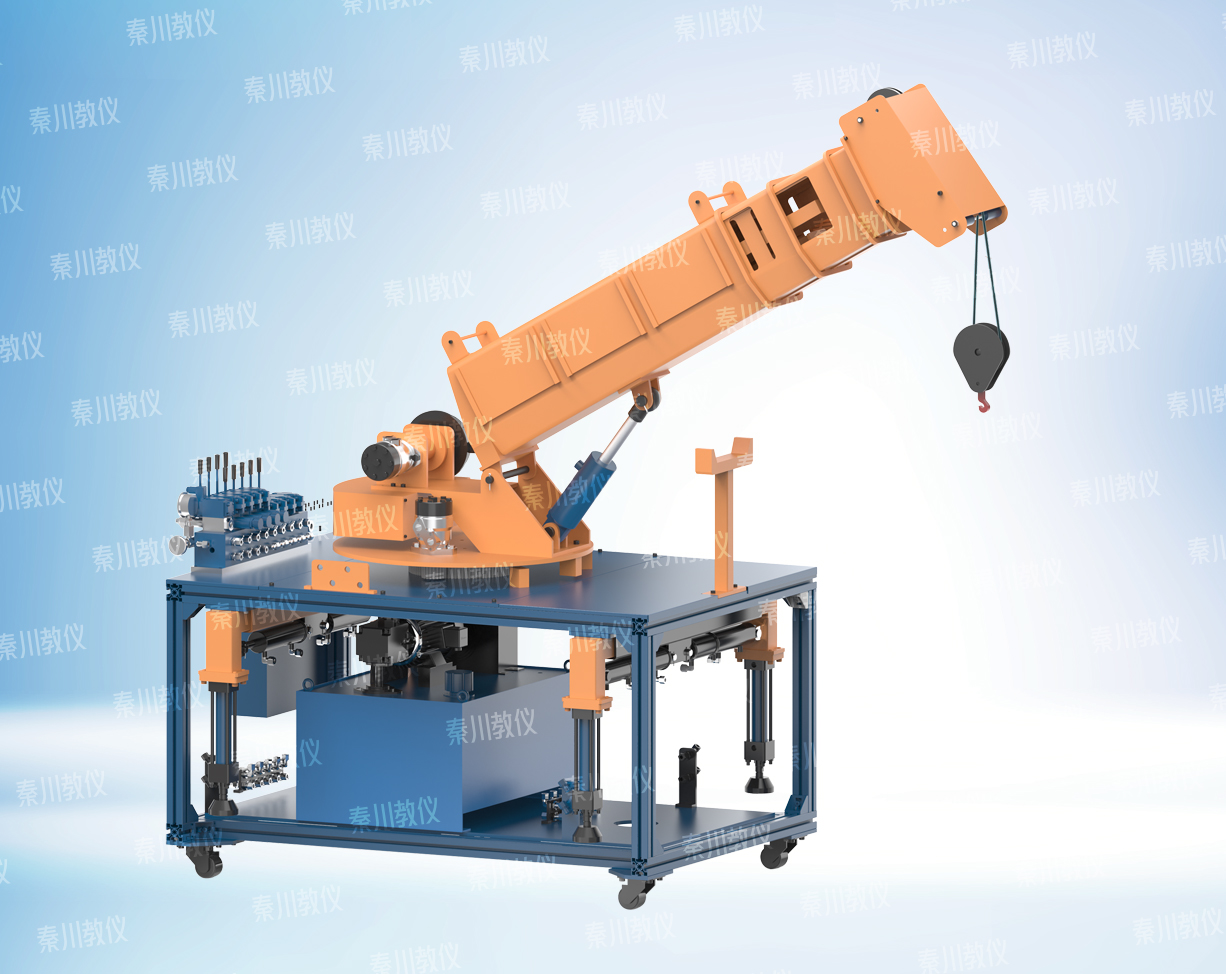

外形尺寸：

1. 起重機支架的尺寸:長×寬×高（含腳輪）

1300×900×780mm;

2. 含執行機構總體尺寸：長×寬×高（含腳輪，伸縮臂處于原始位置）1500X900X1350mm;

3. 伸縮臂全部伸出，變幅達到最大：離地面高度2500mm;

4. 伸縮臂各節的長度：第一節×第二節×第三節×基本臂：300X250X250X760mm;

5. 液壓油箱的尺寸：長×寬×高：700×500×280mm;

有效容積：80L;

主要技術參數及特點：

1. 系統流量：13L/min，系統壓力：7MPa；

2. 水平油缸、豎直油缸和輔助油缸的伸出速度：110mm/s，收縮速度160mm/s;

3. 伸縮油缸的伸出速度：85mm/s,收縮速度120mm/s;
