概述

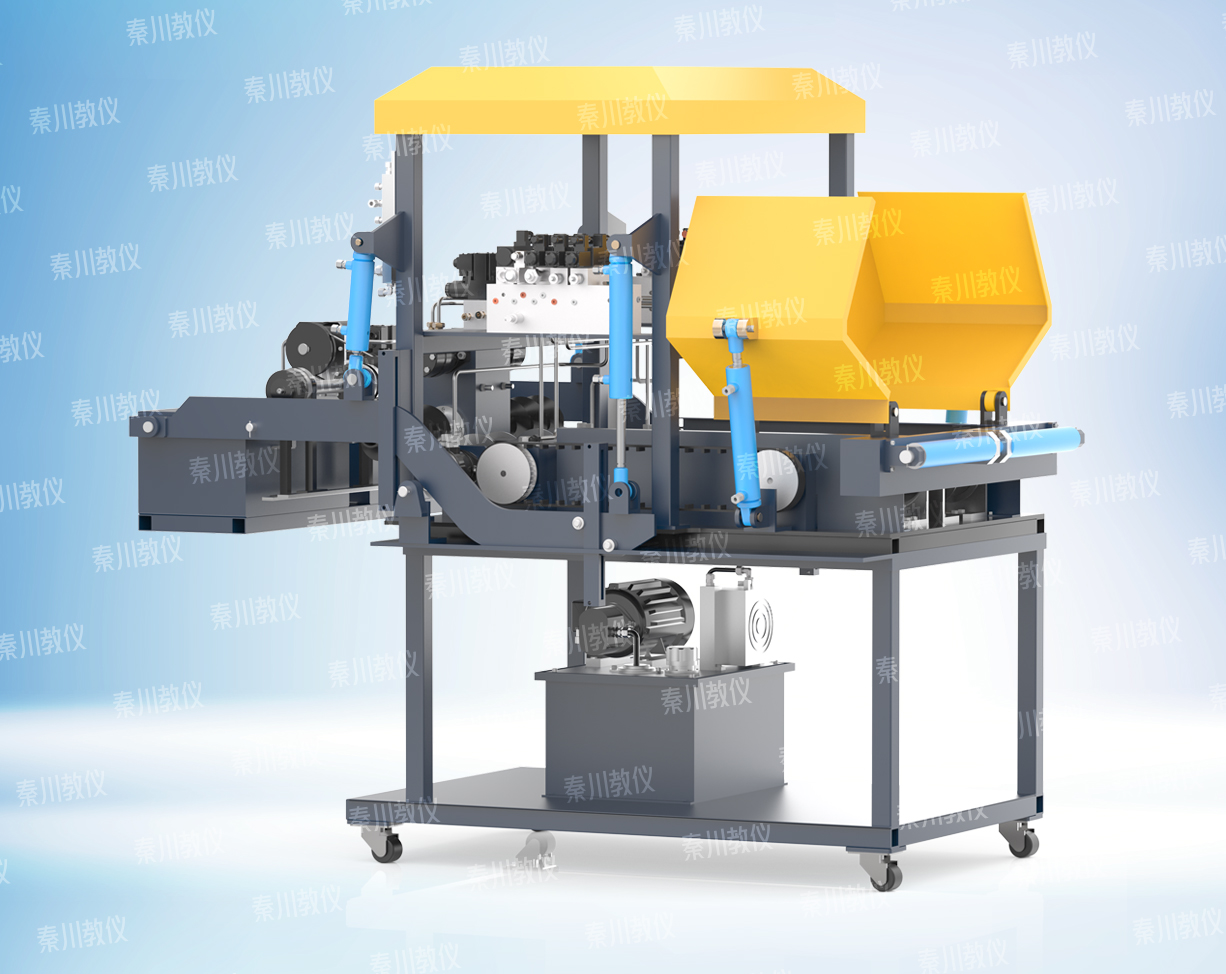

本實驗臺基于道路工程機械攤鋪機工作原理，本著簡化、開放、實用原則，為系統化、規范化、模式化培訓攤鋪機技能人才，學習攤鋪機液壓控制、工作裝置原理設計制造。攤鋪機演示實驗臺是模擬現代工程機械攤鋪機的設計思路，通過液壓傳動與控制，由液壓執行元件（液壓馬達和液壓缸）驅動各個機構實現以下功能：行走機構同步運動、振動機構、振搗機構、分料機構、輸料機構等;

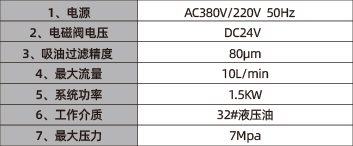

技術規格及主要參數

主要實驗項目的功能概述及特點

（1）行走機構：由兩個比例方向控制左右兩側兩個馬達帶動，通過同步帶輪帶動主動輪和從動輪運動；通過給比例方向閥輸入不同的電信號電流的大小來改變輪子的運轉速度及同步。

（2）振動機構：機械機構采用偏心曲軸實現，由一個液壓馬達帶動
（3）振搗機構： 由一個主泵供給比例方向閥，通過給比例電磁鐵輸入一定的電信號來控制液壓馬達帶動偏心曲軸實現振搗。
（4）分料機構：分料機構分為左右兩個，執行機構是用兩個液壓馬達帶動一個小傳動機構（齒輪傳動），從而帶動帶輪轉動實現模擬分料，分料速度的控制通過給比例電磁鐵輸入一定的電信號來控制液壓馬達帶動傳送帶輪及傳送帶運動實現分料器的螺旋運動；
（5）輸料機構：采用一個小馬達帶動輸送帶實現連續的旋轉運動；
（6）料斗機構：用兩個油缸鉸接分別固定在兩個料斗兩側，由電磁換向閥換向進而控制料斗進行開、合動作；
（7）熨平板升降機構：采用熨平板升降油缸（左右各一個）來對模擬升降機構進行升降、卸荷和閉鎖。

實驗臺功能

（1）、 模擬攤鋪機行走動作

（2） 、模擬攤鋪機振動動作

（3） 、模擬攤鋪機振搗動作

（4） 、模擬攤鋪機分料動作

（5） 、模擬攤鋪機輸料動作

（6） 、模擬攤鋪機找平動作

（7） 、模擬攤鋪機料斗開合動作

（8） 、模擬攤鋪機熨平板升降動作
