HPVT-003L實驗臺是專為液壓油泵、液壓閥靜態和動態性能測試而設計的新型液壓教學實驗臺，實驗方法依據液壓氣動傳動專業通用教材，可滿足相關專業本科和碩士階段的教學與研究使用。
實驗臺使用伺服電機驅動油泵，23位編碼器檢測油泵轉速，精度高，噪音低，節能高效。同時配置了其他各種類型傳感器，包括壓力傳感器、流量傳感器、位移傳感器等，可滿足各項實驗需要。電氣系統上位機使用工業一體機作為控制核心，基于LabVIEW編程環境，界面友好，操作簡單。采用生產者-消費者架構和多線程處理技術，結合進口高速采集板卡，數據實時處理周期高達2ms。實驗曲線實時更新，自動存儲，搭配SSD固態硬盤，確保實驗數據及時存儲，excel格式文件可供其他專業軟件分析使用。下位機使用西門子全新一代S7-1200系列PLC，基于Modbus-TCP通信，性能穩定，高速可靠。

產品特點

實驗臺使用伺服電機驅動油泵，23位編碼器檢測油泵轉速，精度高，噪音低，節能高效。同時配置了其他各種類型傳感器，包括壓力傳感器、流量傳感器、位移傳感器等，可滿足各項實驗需要。電氣系統上位機使用工業一體機作為控制核心，基于LabVIEW編程環境，界面友好，操作簡單。采用生產者-消費者架構和多線程處理技術，結合進口高速采集板卡，數據實時處理周期高達2ms。實驗曲線實時更新，自動存儲，搭配SSD固態硬盤，確保實驗數據及時存儲，excel格式文件可供其他專業軟件分析使用。下位機使用西門子全新一代S7-1200系列PLC，基于Modbus-TCP通信，性能穩定，高速可靠。

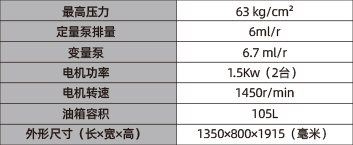

技術規格及主要參數

可試驗項目

(1)、固定回路的節流閥三種回路（進油、回油、旁路系統）節流調速實驗。

(2)、固定回路的油泵性能實驗（油泵流量特性、容積效率及總效率，自動生成泵試驗的對應曲線和excel報告）。

(3)、固定回路的溢流閥靜動態實驗（啟閉特性、壓力超調特性）。

(4)、固定回路的調速閥進油節流調速性能實驗。

(5)、固定回路的液壓系統效率實驗。

(6)、泵沖擊測試，自動測試期間發現泵試驗不正常的地方，可以點擊停止測試按鈕，即可將自動試驗停下來，

(7)、變量泵的空載、容積效率性能測試（自動生成泵試驗的對應曲線和excel報告）。
